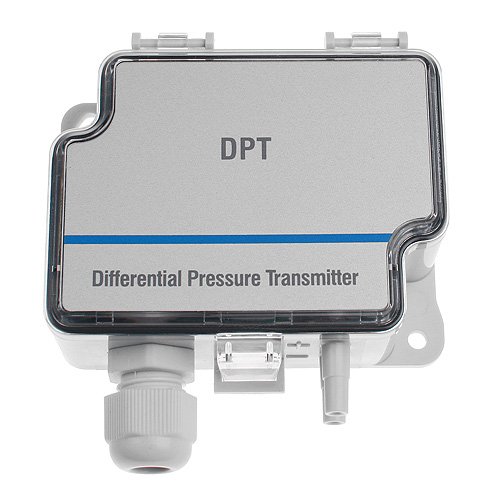

DPT1000-R4

– Painealue: 250, 500, 750 tai 1000 Pa
– Ulostulo 0…10 VDC tai 4…20 mA
– Tarkkuus: ± 1,5% ( -10…+50 °C) *)
– Pitkäaikainen paineen pysyvyys( 1 vuosi): < ± 8 Pa - Maksimipaine 25 kPa - Hetkellinen paine 50 kPa - Ilman ja ei-aggressiivisten kaasujen liikuttamiseen - Mittauslaite: Piezoresistiivi - Paineliitäntä: Letku ø 5,0 mm ja ø 6,3 mm - Kosteus: 0 - 95% RH *) %/FS korkeimmasta painealueesta (sis. yleinen tarkkuus,lämpötila, lineaarissuus, hystereesi sekä toistovirhe) Toimitukseen kuuluvat lisävarusteet: - 2 ruuvia - 2 muovista kanavaliitintä - 2 m letkua ø 4 / 7 mm

Tekninen tieto
KuvausPaineanturi, jolla mitataan paineen eroa
Jännite24 VAC / 24 VDC
Jännitealue±10%
Teho< 1,0 W (< 1,5 W vid utström I ut = 20 mA)
Käyttölämpötila-alueKäyttö: -10…+50 °C; Varastointi: -20…+70 °C
SuojausluokkaIP54
Runko / kaapuKammio, kansi- ja kanavaliitäntä: ABS, Letku: pehmeä PVC
Sähköinen kytkentä4 ruuviliitintä, max 1,5 mm2. Ruuvit M16.
HyväksynnätTäyttää CE merkinnän vaatimukset
mukaisesti - EMC direktiivi 89/336/EEC
- Rohs direktiivi 2002/95/EY

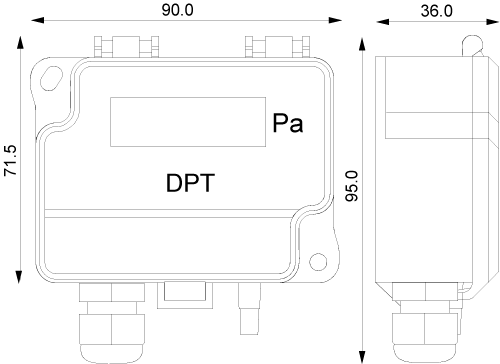

Koko90 x 95 x 36 mm (L x K x S)
Paino150
Korvaa aikaisemmat mallitPF-1000M
Tuotenumero4615201

Tekninen tieto
Kuvaus	EC-radiaalimoduuli Radipac, Airfoil-siipipyörä
Jännite	3~ 400 VAC
Jännitealue	3~ 380 … 480 VAC
Taajuus	50/60 Hz
Teho	1180 W
Nimellisvirta	1,8A
Maksimivirta	1,8 A
Kierrosluku	4000 rpm
Ilmavirta	1051.00 l/s
Imukartion K-arvo	76
Käyttölämpötila-alue	-25…+40 °C
Pyörimissuunta	Myötäpäivään roottoriin päin katsottuna
Moottorin tyyppi	M3G084-DF
Moottorin malli	Elektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla
Moottorisuoja / Suoja	Elektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät
Suojausluokka	IP55
Moottorin eristysluokka	“F”
Laakerit	Kuulalaakerit
Materiaali	Elektroniikkakotelo alumiinipainevalu
Siipipyörä	Muovia PA, taaksepäin kaartuvat siivet 6 kpl
Runko / kaapu	Imukartio galvanoitua teräspeltiä
Jalusta	Mustaksi maalattua terästä
Asennusasento	Akseli vaakasuoraan tai roottori alas, roottori ylös pyynnöstä
Sähköinen kytkentä	Johto 1000 mm
Äänenpaineen korjauskerroin	76
Hyväksynnät	EN 61800-5-1;EN60335-1;C22.2 No.77+CAN/CSA-E60730-1;UL1004-7+60730
Koko	250 mm; imukartio ■ 400 mm
Paino	9.1 kg
Korvaa aikaisemmat mallit	K3G250AY11C3/C2
Tuotenumero	K3G250PR02J2


RM-ECi	Yleissäädin potentiometri	358-RMECI
RM-ECs	Yleissäädin potentiometri	RM-ECs
RM-ECv	Yleissäädin potentiometri	358-RMECV
Paine-ero- ja virtausmittari	Paine-ero- ja virtausmittari nopeussäätimellä	DPC200-EP500
