FanGrid järjestelmä on suunniteltu korvaamaan perinteiset suuret puhaltimet AHU-laitteissa. Yksittäisten puhaltimien sijaan käytetään useista pienemmistä puhaltimista koostuvia FanGrid-järjestelmiä, jotka toimivat rinnakkain.
Tämä modulaarinen puhallinseinä tarjoaa monia etuja:
Käyttöpaikat: Teollisuuden ilmanvaihto, suuret julkiset tilat, AHU-laitteet.
Modulaarinen kuutiorakenne
FanGrid-ratkaisumme perustuu kevyisiin ja vahvoihin alumiinikehikoihin, joita voi pinota ja yhdistellä joustavasti eri kokoonpanoihin – juuri tarpeidesi mukaan. Soveltuu sekä uusiin kohteisiin että vanhojen järjestelmien modernisointiin.
FanGrid ratkaisuihin sopii parhaiten ebm-papstin RadiPac-sarjan puhaltimet.
Lyhyt tai standardi
Standardimallissa siipi on asennettu siten, että moottori ei aiheuta häviöitä imuaukon ilma- virtaukseen. Lyhyessä versiossa moottori on upotettu siipipyörään, jolloin puhaltimesta on saatu mahdollisimman kompakti.
Telineellä tai ilman telinettä
Molemmat RadiPac-versiot ovat saatavilla moottori-siipipyöräyhdistelmänä tai asennusvalmiina plug & play kammiopuhaltimena. Etulevyn mitoissa on huomioitu eurolavan koko. Tämä mahdollistaa useamman puhaltimen pakkaamisen eurolavalle, mikä säästää kuljetuskustannuksia ja pienentää CO2-jalanjälkeä.
Radipac C
Siipipyörä muovia tai metallia
Aerodynaamisesti optimoidun komposiittisiipipyörän lisäksi ebm-papst tarjoaa RadiPac-puhaltimia myös alumiinisilla puhallinsiivillä.
Flowgrid
Puhaltimiin on saatavana myös FlowGrid-ilmanohjain, joka tasaa ilmavirtaa ja vähentää melua aiheuttavaa turbulenssia imupuolella. Puhaltimen ilmamäärä ja virrankulutus pysyvät ennallaan. FlowGrid ilmanohjainta käytetään myös sormisuojana asentamalla siihen lisävarusteena saatava suojaritilä.
Aktiivinen tehokertoimen korjaus (active PFC)
EC-puhaltimia käytetään laajasti mm. datakeskuksissa. Loisvirtojen välttämiseksi ja virran harmonisen särön pienentämiseksi ebm-papst on kehittänyt 3-vaiheisen aktiivisen PFC-elektroniikan. ebm-papstin 3-vaiheisella aktiivi-PFC-puhallinteknologialla saavutetaan tehokerroin 0.99 ja THD(I) < 5% ilman erillisiä lisäkomponentteja.
Hyvä paineentuotto
Suurissa rakennuksissa pitkät kanavat tai korkeat painehäviöt vaativat puhaltimelta korkeaa paineentuottokykyä. Näitä vaatimuksia varten optimoidut RadiPac-puhaltimemme tarjoavat jopa 2500 Pa:n paineen suurilla ilmamäärillä, jopa 4200 l/s. RadiPac-puhaltimia on saatavana koot 355, 400, 560 ja 630, tarvittaessa seinälevyllä tai cube-mallina.
Tehostettu korroosiosuojaus
Lisäkorroosiosuojauksella varustettuja RadiPaceja on saatavana koot 250-800 – seinälevyllä tai cube-mallina. Näissä versioissa kaikilla metallipinnoilla on korroosiosuojaus.
Räjähdyssuojaus ATEX
ebm-papst tarjoaa Radipac ATEX-versioita käytettäväksi räjähdysvaarallisissa tiloissa vyöhykkeissä 1 ja 2. Näitä on saatavana koot 400-630.
Tehokas 24kW EC-moottori
Tarvitsetko vielä enemmän ilmaa? Äskettäin kehitetty 24 kW GreenTech EC -moottorimme on mahdollistanut RadiPac-puhaltimien tehoalueen laajentamisen entisestään. Tehokas moottoriin integroitu elektroniikka on saatavana koon 710 ja 800 puhaltimiin, mikä mahdollistaa jopa 11000 l/s ja 2500 Pa:n ilmantuoton.

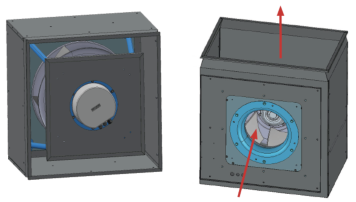

Cube moduulit ovat suunniteltu erityisesti ahtaisiin ja vaikeasti saavutettaviin IV-kohteisiin, joissa perinteisen paineseinän tai AHU:n asentaminen on hankalaa.
Kuution paineaukko voidaan yhdistää suoraan kammion poistohormiin, jolloin kuutio alipaineistaa ympäröivän alueen. Tällaisia kohteita ovat mm. kerrostalojen IV-huoneet, joissa tuloilma voi tulla huoneeseen useasta eri paikasta. Cube voidaan asentaa useaan eri asennus-asentoon, riippuen asennuspaikasta. Cube-tuotteet on mahdollista toimittaa myös kokoamattomina, jolloin niiden kuljettaminen kohteeseen on helpompaa.
| Tilausnumero | Ulkomitat LxKxS | Imu/poisto |
|---|---|---|
| 8327100380 | 895x895x695 | Sivusta/päältä |
| 8327100185 | 895x895x695 | Sivusta/takaa |
| 8327100183 | 795x795x554 | Sivusta/takaa |
Cube-puhaltimia on saatavana myös muun kokoisina, kysy!
