D3G160-HA04-02

RadiFit-puhaltimessa on energiatehokas EC-moottori, jossa tehdasasennuksena käynti- ja ohjauselektroniikka. Tämän ansiosta RadiFit-puhallinta voidaan säätää 0-10 V signaalilla esimerkiksi VAK:lla.

RadiFit on suoravetoinen, molemmin puolin imevä kaavullinen radiaalipuhallin eteenpäin kaartuvin F-siivin.
Moottori on kiinnitetty kaapuun tärinää vaimentavalla ripustuskiinnityksellä.
Erittäin kompakti RadiFit-puhallin soveltuu monipuolisuutensa ansiosta mm. saneerausilmanvaihtoon ja moniin ilmanpoisto- ja LTO-laitteisiin.

– Kierrosnopeutta ohjataan 0-10 V signaalilla tai PWM:llä
– Ulostulo 10 VDC maks. 10 mA
-Tachoulostulo
– Hälytysrele
– PFC, aktiivinen
– RS-485 MODBUS-RTU
– Pehmeä käynnistys
– Vuotovirta < 3,5 mA EN 60950-1 mukaisesti - Kondenssivesireiät roottorin puolella

Tekninen tieto
KuvausMolemmin puolin imevä keskipakopuhallin integroidulla EC-moottorilla
Jännite1~ 200..277 VAC
Taajuus50 / 60 Hz
Teho750 W
Nimellisvirta3,3 A
Kierrosluku 1740 rpm

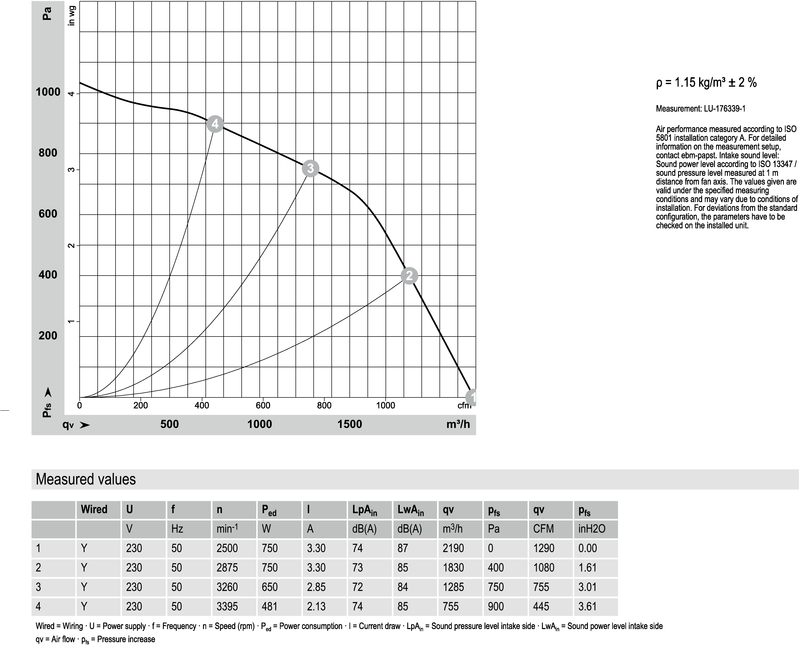

Ilmavirta 2190.00 l/s
Ilmavirta 730.00 m3/h
Käyttölämpötila-alue-25…+60 °C
PyörimissuuntaVastapäivään katsottuna roottoriin päin
Moottorin tyyppiM3G084-DF
Moottorin malliEnergiatehokas EC-moottori integroidulla elektroniikalla
Moottorisuoja / SuojaSekä moottorin että elektroniikan ylikuumenemissuoja
SuojausluokkaIP54
Moottorin eristysluokkaF
LaakeritKuulalaakerit
Materiaali Roottori galvanoitu, elektroniikka koteloitu alumiinivaluun
Siipipyörä Molemminpuolin imevä F-pyörä galvanoitua teräspeltiä
Runko / kaapuGalvanoitua teräspeltiä
AsennusasentoVaakasuoraan tai roottori alas (roottori ylös pyynnöstä)

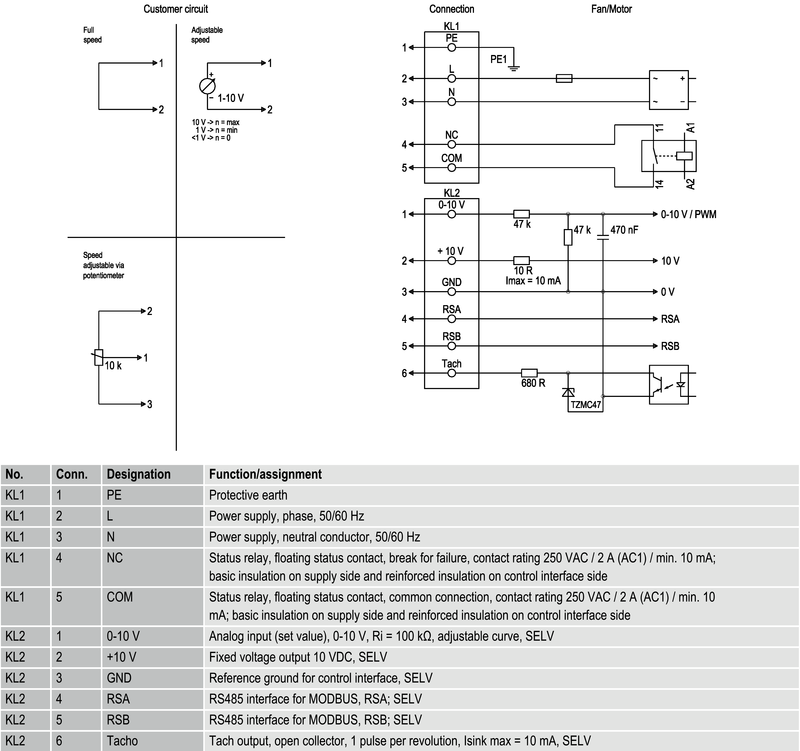

Sähköinen kytkentäKytkentä riviliittimelle
Äänenpaineen korjauskerroin67
HyväksynnätCE (EN 61800-5-1 ja EN 60335-1 haettu)

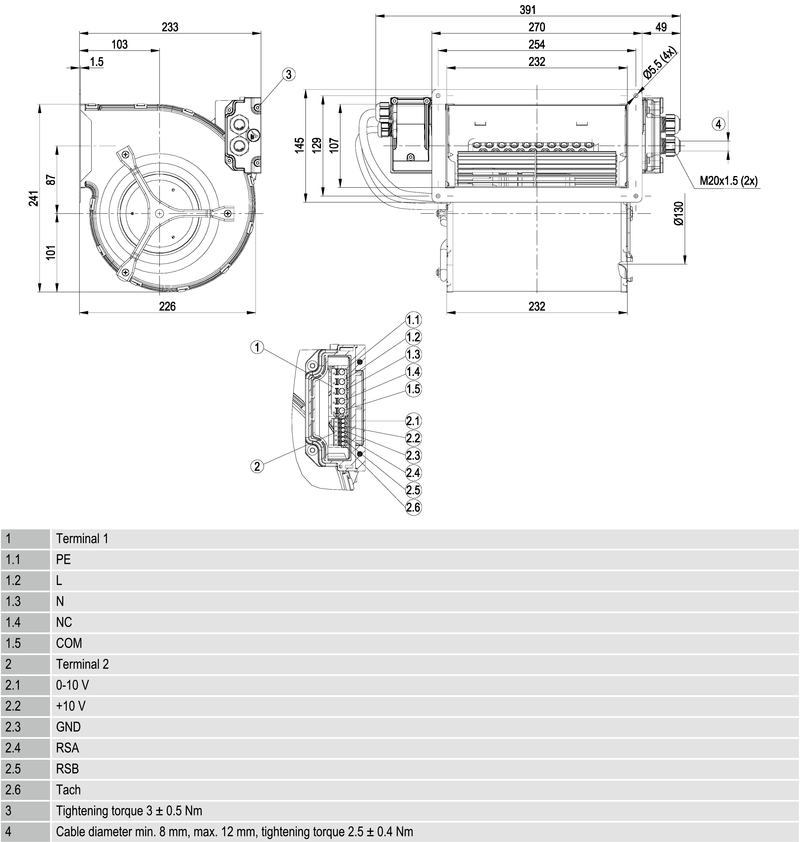

Kokoø 160 mm
Paino7.8 kg
TuotenumeroD3G160HA0402

Tekninen tieto
Kuvaus	EC-radiaalimoduuli Radipac, Airfoil-siipipyörä
Jännite	3~ 400 VAC
Jännitealue	3~ 380 … 480 VAC
Taajuus	50/60 Hz
Teho	1180 W
Nimellisvirta	1,8A
Maksimivirta	1,8 A
Kierrosluku	4000 rpm
Ilmavirta	1051.00 l/s
Imukartion K-arvo	76
Käyttölämpötila-alue	-25…+40 °C
Pyörimissuunta	Myötäpäivään roottoriin päin katsottuna
Moottorin tyyppi	M3G084-DF
Moottorin malli	Elektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla
Moottorisuoja / Suoja	Elektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät
Suojausluokka	IP55
Moottorin eristysluokka	“F”
Laakerit	Kuulalaakerit
Materiaali	Elektroniikkakotelo alumiinipainevalu
Siipipyörä	Muovia PA, taaksepäin kaartuvat siivet 6 kpl
Runko / kaapu	Imukartio galvanoitua teräspeltiä
Jalusta	Mustaksi maalattua terästä
Asennusasento	Akseli vaakasuoraan tai roottori alas, roottori ylös pyynnöstä
Sähköinen kytkentä	Johto 1000 mm
Äänenpaineen korjauskerroin	76
Hyväksynnät	EN 61800-5-1;EN60335-1;C22.2 No.77+CAN/CSA-E60730-1;UL1004-7+60730
Koko	250 mm; imukartio ■ 400 mm
Paino	9.1 kg
Korvaa aikaisemmat mallit	K3G250AY11C3/C2
Tuotenumero	K3G250PR02J2
