G3G140AW0512

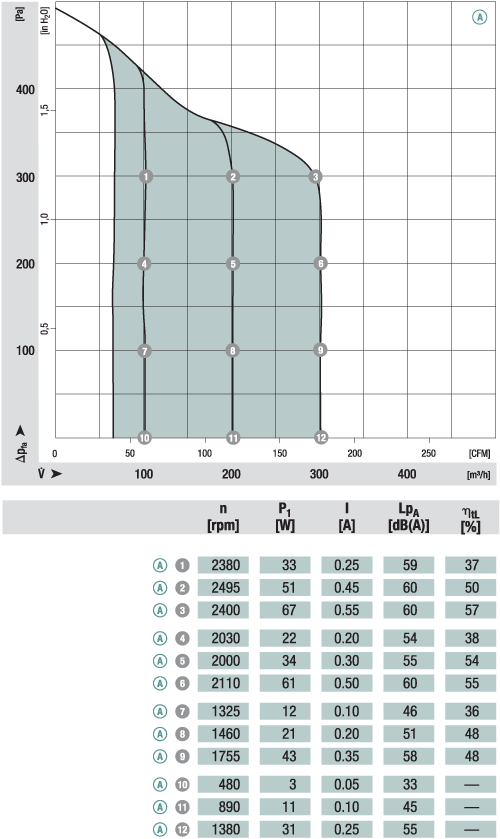

Yhdeltä puolelta imevä radiaalipuhallin eteenpäin taivutetuin siivin. Varustettu energiaa säästävällä EC-moottorilla, jossa on integroitu käyttö- ja ohjauselektroniikka. Puhaltimen ilmavirta on suhteessa ohjaussignaaliin. Kaavion mukainen vakioilmavirta saavutetaan ainoastaan sisääntulevan ilman häiritsemättömällä ilmavirralla.

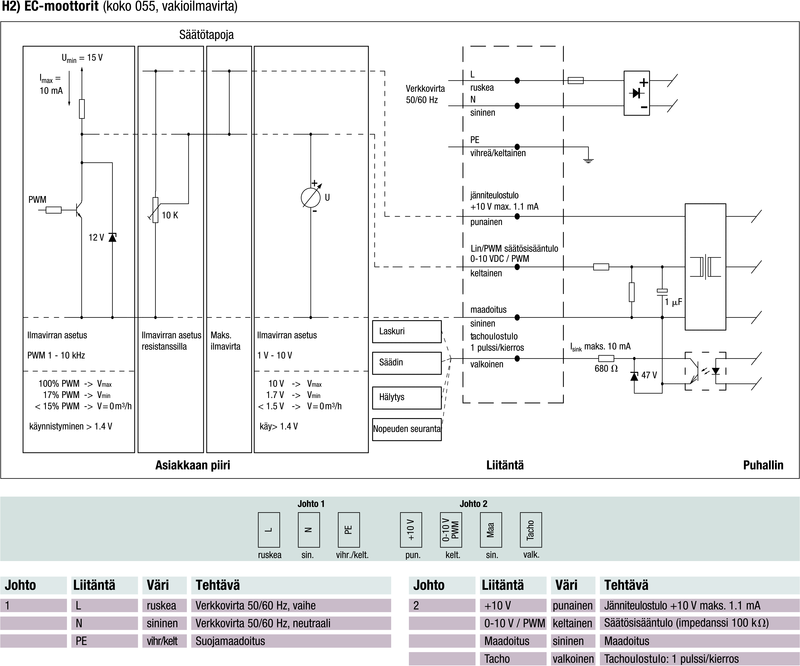

-Ohjaussignaali: 1,7 VDC noin 50 m3/h; 10 VDC noin 300 m3/h
-Ulostulo 10 VDC maks. 1,1 mA
-Tachoulostulo
-Vuotovirta < 3,5 mA EN 60950-1 mukaisesti -ei varustettu kondenssivesirei'illä EMC -Emissio EN 61000-6-3 mukaisesti -Immuniteetti EN 61000-6-1 mukaisesti -Sävy DIN EN 61000-3-2/3 mukaisesti

Tekninen tieto
KuvausYhdeltä puolelta imevä keskipakopuhallin integroidulla EC-moottorilla, vakioilmanpaine
Jännite1~230 VAC
Taajuus50 / 60 Hz
Teho67 W
Nimellisvirta0.5 A
Kierrosluku 2300 rpm
Ilmavirta 300.00 l/s
Ilmavirta 83.00 m3/h
Käyttölämpötila-alue-25…+60 °C
PyörimissuuntaMyötäpäivään katsottuna roottorista päin
Moottorin tyyppiM3G055CF
Moottorin malliEnergiaa säästävä EC-moottori integroidulla elektroniikalla
Moottorisuoja / SuojaSisäänrakennettu lämpökytkin, roottorin lukkiutumisen esto
SuojausluokkaIP44
Moottorin eristysluokkaB
LaakeritKuulalaakerit
Materiaali Roottori galvanoitu, elektroniikka koteloitu alumiinivaluun.
Siipipyörä Yhdeltä puolelta imevä muovinen F-pyörä.
Runko / kaapuAlumiinivalua
AsennusasentoVapaa
Sähköinen kytkentäJohto 450 mm, erilaisia johdon ulostulovaihtoehtoja.
Äänenpaineen korjauskerroin60
HyväksynnätEN 60335-1, CE, UL, CSA, VDE, GOST (CCC haettu)
Paino2.6 kg
TuotenumeroG3G140AW0512

Tekninen tieto
Kuvaus	EC-radiaalimoduuli Radipac, Airfoil-siipipyörä
Jännite	3~ 400 VAC
Jännitealue	3~ 380 … 480 VAC
Taajuus	50/60 Hz
Teho	1180 W
Nimellisvirta	1,8A
Maksimivirta	1,8 A
Kierrosluku	4000 rpm
Ilmavirta	1051.00 l/s
Imukartion K-arvo	76
Käyttölämpötila-alue	-25…+40 °C
Pyörimissuunta	Myötäpäivään roottoriin päin katsottuna
Moottorin tyyppi	M3G084-DF
Moottorin malli	Elektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla
Moottorisuoja / Suoja	Elektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät
Suojausluokka	IP55
Moottorin eristysluokka	“F”
Laakerit	Kuulalaakerit
Materiaali	Elektroniikkakotelo alumiinipainevalu
Siipipyörä	Muovia PA, taaksepäin kaartuvat siivet 6 kpl
Runko / kaapu	Imukartio galvanoitua teräspeltiä
Jalusta	Mustaksi maalattua terästä
Asennusasento	Akseli vaakasuoraan tai roottori alas, roottori ylös pyynnöstä
Sähköinen kytkentä	Johto 1000 mm
Äänenpaineen korjauskerroin	76
Hyväksynnät	EN 61800-5-1;EN60335-1;C22.2 No.77+CAN/CSA-E60730-1;UL1004-7+60730
Koko	250 mm; imukartio ■ 400 mm
Paino	9.1 kg
Korvaa aikaisemmat mallit	K3G250AY11C3/C2
Tuotenumero	K3G250PR02J2


RM-ECi	Yleissäädin potentiometri	358-RMECI
RM-ECs	Yleissäädin potentiometri	RM-ECs
RM-ECv	Yleissäädin potentiometri	358-RMECV
Paine-ero- ja virtausmittari	Paine-ero- ja virtausmittari nopeussäätimellä	DPC200-EP500
