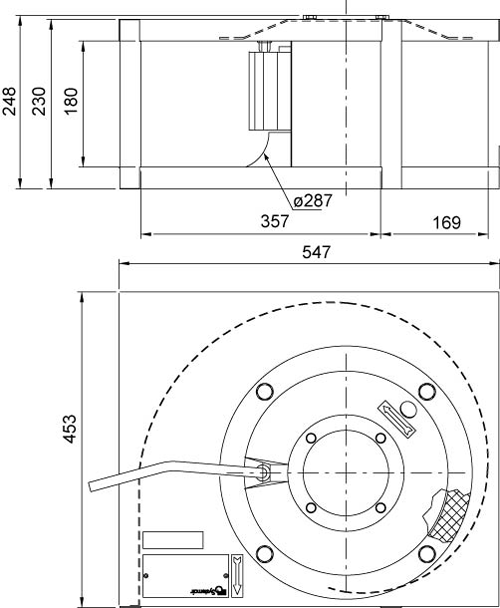

DKEX280-4

-Sopii esim. akkulataushuoneisiin ja vetokaappeihin
-Jännitesäätöinen
-Huoltovapaa ja käyttövarma

DKEX on kompaktirakenteinen ja helppo asentaa ja sen asennusasento on vapaasti valittavissa. Puhaltimissa on siipipyörä jossa on eteenpäintaivutetut siivet ja huoltovapaa ulkoroottorimoottori. Kuori on valmistettu galvanisoidusta teräspellistä ja imukartio kuparista. Moottorin ylikuumenemisen suojaamiseksi puhaltimissa on sisäänrakennetut termistorit ulostuoduilla johtimilla jotka kytketään moottorisuojaan U-EK230E. EX-hyväksytty kytkentärasia kuuluu toimitukseen. Puhaltimet ovat räjähdyssuojattuja, EEX ell T3. ex II 2G, ja täyttävät ATEX-dierktiivin 94/9 EG vaatimukset. Huom! Termistorimoottorisuoja U-EK230E on kytkettävä jotta tyyppihyväksyntä olisi voimassa.

Tekninen tieto
KuvausKeskipakopuhallin EX-hyväksytty, ATEX
Jännite3~230/400 VAC
Taajuus50 Hz
Teho1300 W
Nimellisvirta3.8/2.2 A
Kierrosluku 1330 rpm
Ilmavirta 2960.00 l/s
Ilmavirta 823.00 m3/h
Käyttölämpötila-alue-20...+40 °C
Moottorisuoja / SuojaU-EK230E
SuojausluokkaIP44
Moottorin eristysluokkaF
Äänenpaineen korjauskerroin60.8
HyväksynnätSP 04ATEX3108X
Paino36 kg
Tuotenumero4653967

Tekninen tieto
Kuvaus	EC-radiaalimoduuli Radipac, Airfoil-siipipyörä
Jännite	3~ 400 VAC
Jännitealue	3~ 380 … 480 VAC
Taajuus	50/60 Hz
Teho	1180 W
Nimellisvirta	1,8A
Maksimivirta	1,8 A
Kierrosluku	4000 rpm
Ilmavirta	1051.00 l/s
Imukartion K-arvo	76
Käyttölämpötila-alue	-25…+40 °C
Pyörimissuunta	Myötäpäivään roottoriin päin katsottuna
Moottorin tyyppi	M3G084-DF
Moottorin malli	Elektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla
Moottorisuoja / Suoja	Elektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät
Suojausluokka	IP55
Moottorin eristysluokka	“F”
Laakerit	Kuulalaakerit
Materiaali	Elektroniikkakotelo alumiinipainevalu
Siipipyörä	Muovia PA, taaksepäin kaartuvat siivet 6 kpl
Runko / kaapu	Imukartio galvanoitua teräspeltiä
Jalusta	Mustaksi maalattua terästä
Asennusasento	Akseli vaakasuoraan tai roottori alas, roottori ylös pyynnöstä
Sähköinen kytkentä	Johto 1000 mm
Äänenpaineen korjauskerroin	76
Hyväksynnät	EN 61800-5-1;EN60335-1;C22.2 No.77+CAN/CSA-E60730-1;UL1004-7+60730
Koko	250 mm; imukartio ■ 400 mm
Paino	9.1 kg
Korvaa aikaisemmat mallit	K3G250AY11C3/C2
Tuotenumero	K3G250PR02J2


RM-ECi	Yleissäädin potentiometri	358-RMECI
RM-ECs	Yleissäädin potentiometri	RM-ECs
RM-ECv	Yleissäädin potentiometri	358-RMECV
Paine-ero- ja virtausmittari	Paine-ero- ja virtausmittari nopeussäätimellä	DPC200-EP500
