MXKC35R-1635 Radical

Suoravetoinen yhdeltäpuoleltaimevä radiaalipuhallin taaksetaivutetuin siivin ja puolikaavulla. MXK voi korvata tiettyjen kojeiden puhaltimet ja se voidaan asentaa imukammioon. Puhaltimen imupuolen voi myös kytkeä kanavaan. Puhaltimen siipipyörä ja moottori on kiinnitetty avattavaan luukkuun, mikä helpottaa puhdistusta. Toimitetaan värinävaimennetulla alustalla ja painepuolen kangasliittimellä. Imukartio on varustettu virtausyhteillä. Kangasliitin imupuolelle sekä suojaverkot sisään- ja ulostulolle toimitetaan lisävarusteina. Säädin paineelle ja/tai lämpötilalle toimitetaan varaosana.

Tekninen tieto
KuvausPuhallin kanava-asenukseen MXK
Jännite1~230 VAC
Taajuus50 Hz
Teho370 W
Nimellisvirta1,65 A
Kierrosluku 1635 rpm

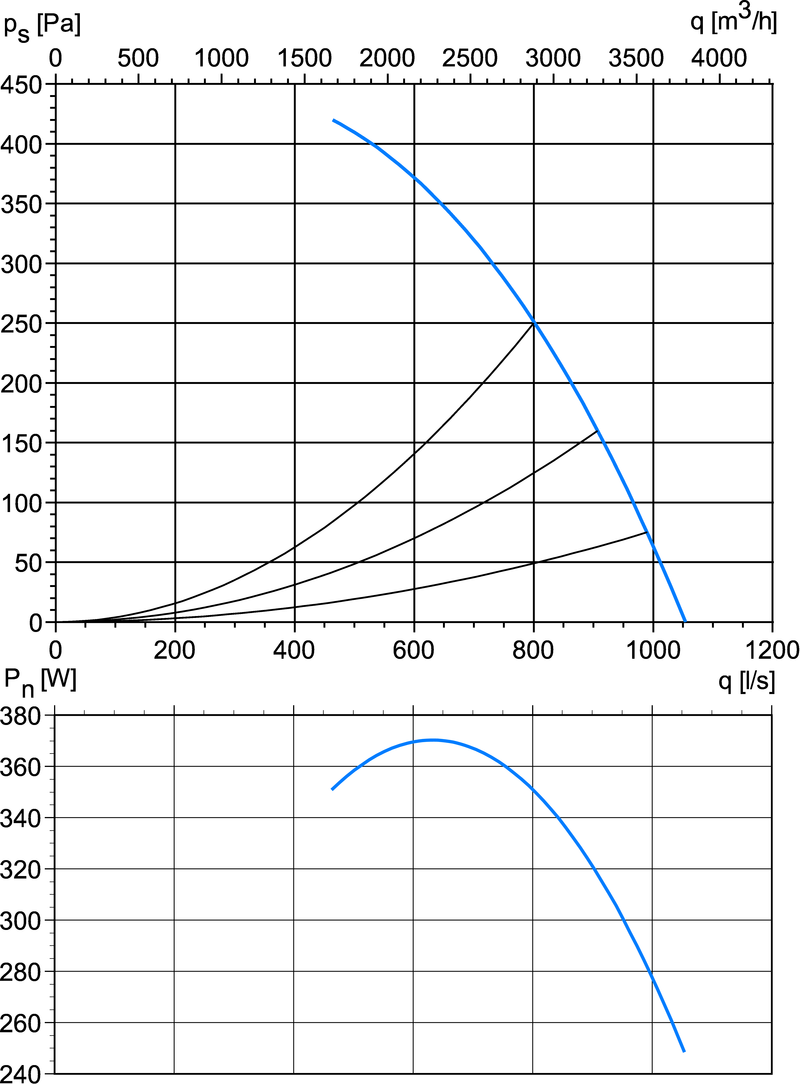

Ilmavirta 3780.00 l/s
Ilmavirta 1050.00 m3/h
Imukartion K-arvo 35,6 l/s (Tilavuusvirta l/s = K x √Pa)
Käyttölämpötila-alue-25...+40°C
Moottorin tyyppiR3G355-RP06-A1
Moottorin malliEnergiaa säästävä EC-moottori integroidulla elektroniikalla. Kierrosluvun säätö 0-10 V signaalilla.
Moottorisuoja / SuojaIntegrerat motorskydd med driftindikering
SuojausluokkaIP54
Moottorin eristysluokkaB
LaakeritKuulalaakerit
Siipipyörä Hiljainen siipipyörä taaksepäin kaartuvin siivin, valmistettu muovista (PP-GF40).
Runko / kaapuPuolispiraalikaapu galvanoitua teräspeltiä
Jalusta Jalusta valmistettu alumiiniprofiileista. Tärinänvaimentimet valmistettu kumista.
AsennusasentoPystyyn

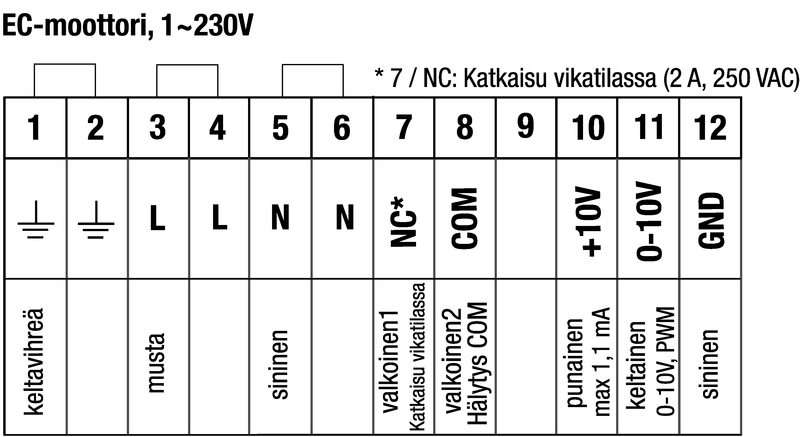

Sähköinen kytkentäKytkentärasia

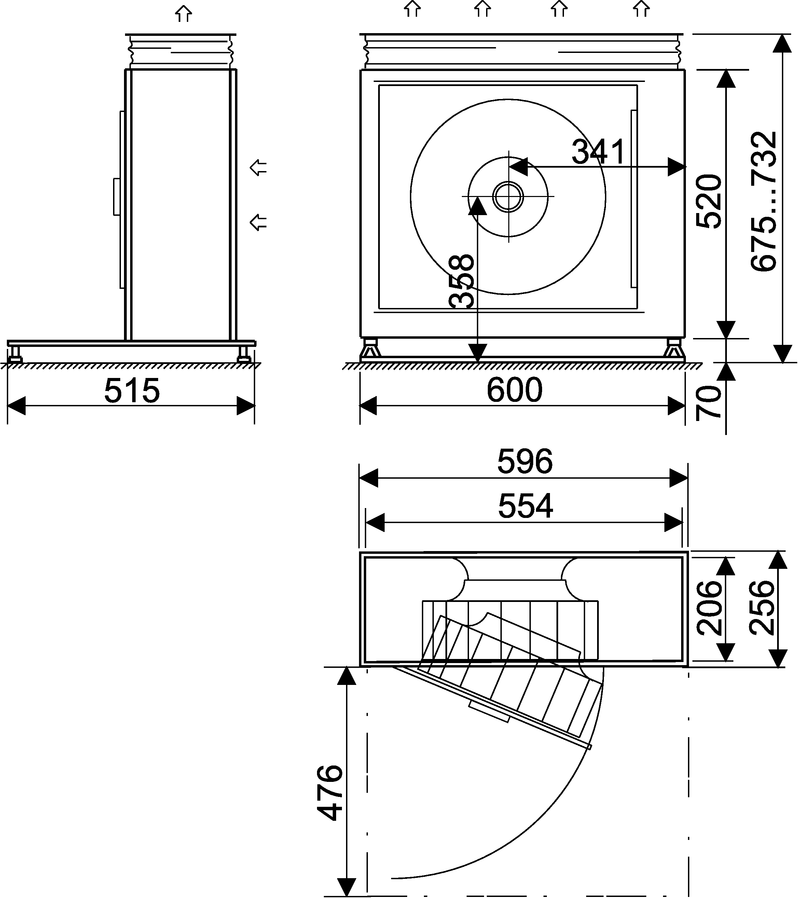

Kokoø 355 mm
Paino20 kg
Tuotenumero46MXKC35R-16100

Tekninen tieto
Kuvaus	EC-radiaalimoduuli Radipac, Airfoil-siipipyörä
Jännite	3~ 400 VAC
Jännitealue	3~ 380 … 480 VAC
Taajuus	50/60 Hz
Teho	1180 W
Nimellisvirta	1,8A
Maksimivirta	1,8 A
Kierrosluku	4000 rpm
Ilmavirta	1051.00 l/s
Imukartion K-arvo	76
Käyttölämpötila-alue	-25…+40 °C
Pyörimissuunta	Myötäpäivään roottoriin päin katsottuna
Moottorin tyyppi	M3G084-DF
Moottorin malli	Elektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla
Moottorisuoja / Suoja	Elektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät
Suojausluokka	IP55
Moottorin eristysluokka	“F”
Laakerit	Kuulalaakerit
Materiaali	Elektroniikkakotelo alumiinipainevalu
Siipipyörä	Muovia PA, taaksepäin kaartuvat siivet 6 kpl
Runko / kaapu	Imukartio galvanoitua teräspeltiä
Jalusta	Mustaksi maalattua terästä
Asennusasento	Akseli vaakasuoraan tai roottori alas, roottori ylös pyynnöstä
Sähköinen kytkentä	Johto 1000 mm
Äänenpaineen korjauskerroin	76
Hyväksynnät	EN 61800-5-1;EN60335-1;C22.2 No.77+CAN/CSA-E60730-1;UL1004-7+60730
Koko	250 mm; imukartio ■ 400 mm
Paino	9.1 kg
Korvaa aikaisemmat mallit	K3G250AY11C3/C2
Tuotenumero	K3G250PR02J2


RM-ECi	Yleissäädin potentiometri	358-RMECI
RM-ECs	Yleissäädin potentiometri	RM-ECs
RM-ECv	Yleissäädin potentiometri	358-RMECV
Paine-ero- ja virtausmittari	Paine-ero- ja virtausmittari nopeussäätimellä	DPC200-EP500
