Funktion
FX värmeåtervinningsmodul används för att återvinna värmeenergi från ventilationssystemets frånluft. Modulen innehåller ett effektivt batteri som via en brine / vattenlösning kan anslutas till en värmepump alternativt ett eller flera batterier på tilluftsidan (ecoterm-system). De ger även möjlighet att förvärma inkommande vatten till en varmvattenberedare.
Produktbeskrivning

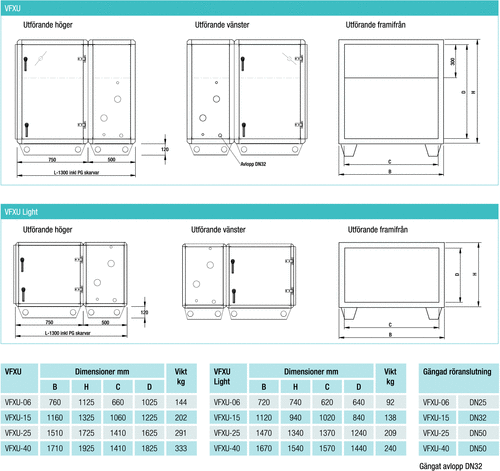

• Finns i två utföranden, VFXU och VFXU Light

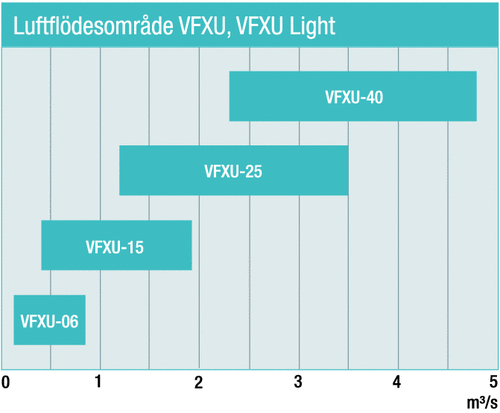

• Tillverkas i fyra storlekar för luftflöden upp till 4,8 m3/s
• Ansluts till en energieffektiv EC- fläkt
• Innehåller brandgas by-pass med spjällfunktion och säkerhetsmotor (VFXU).
• Tillverkade för att klara ett intransportmått på 800 mm
• Utförda i paneler med mellanliggande 50 mm stenulls isolering
alternativt 25 mm polyuretanskumsisolering i light modellen.
• Inspektionslucka med gångjärn och handtag.
• Påsfilter i filterklass F5 med excenterlåsnlng för enkelt filterbyte.
• Tryckuttag för kontroll av statiskt filtertryckfall.
• Filtermanometer
• lnnehåller marknadens effektivaste värmeväxlare.
• Vattenlås för undertrycksmontage.
• Lika utförande för höger respektive vänstermontage.
Material och ytbehandling
Modulhöljena är uppbyggda med profiler och hörn i aluminium. Modulerna är tillverkade i varmförzinkad stålplåt med rostfritt dräneringstråg. Isolering i 50 mm stenull (VFXU) alternativt 25 mm polyuretanskum (VFXU Light). Batteriet är utfört i koppartuber med aluminiumlameller, lamelldelning 2,5mm. Inbyggt spjäll i varmförzinkad stålplat med fabriksmonterad säkerhetsmotor. (VFXU) Alternativa material för aggressiv frånluft kan levereras på begäran.
Brandgasfunktion
Vid brandindikation bryts spänningen till säkerhetsmotorn som då öppnar evakuerlngsspjället. Undertrycket i kanalen hålls då konstant även om filtret är helt igensatt.
Dimensionering
Kontakta oss för exakt dimensionering av det aktuella driftsfallet.
