CCC000AD0602

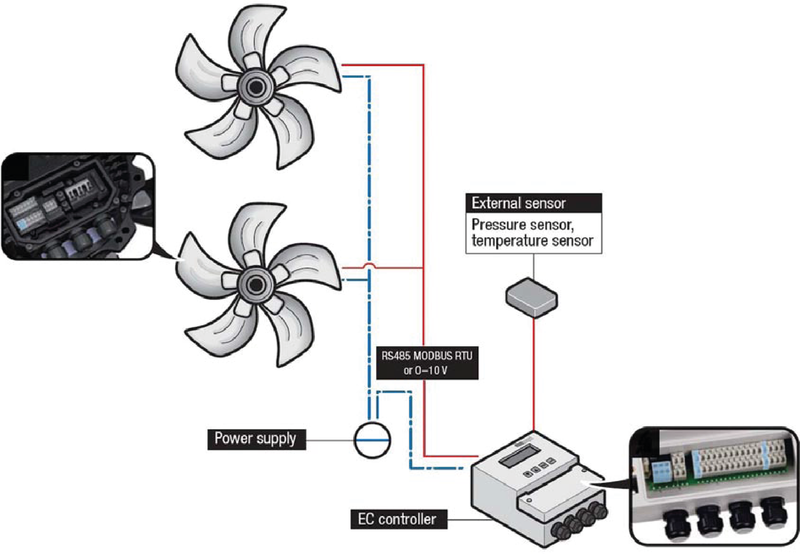

Digitaalinen yleissäädin ebm-papst puhaltimille joissa on EC-integroitu moottori tai muu ulkoinen moottoriohjaus 0-10V sisäänmenolle.

Sovellusalueet: Lämpötilansäätö, painesäätö, ulkoilmakompensoitu painesäätö järjestelmille pakotusmahdollisuudella, painesäätö lauhduttimille ja painesäätö 2-piiri-lauhduttimille. Edellämainitut sovellukset ovat esiasennetut. Parametrejä muille sovelluksille voi ohjelmoida helposti.

Sisään- ja ulostulot: Analogiset sisääntulot 2:lle anturille, jännitteen ylläpito 24 VDC antureille, 4 kpl digitaalista sisäänmenoa, 2 kpl ohjelmoitavaa releulostuloa.

LCD näyttö. Valikon kieli ruotsi, englanti tai saksa

Tekninen tieto
KuvausDigitaalinen yleissäädin
Jännite1~200-480 VAC
Taajuus50 / 60 Hz
Teho15 W
Käyttölämpötila-alue0…+60 °C
SuojausluokkaIP54 (DIN EN 60529 mukaan)
Materiaali Muovikotelointi
AsennusasentoPystysuoraan seinälle, ei suoraan auringonvaloon eikä tärinälle alttiiksi
Sähköinen kytkentäLiitin kytkentää varten.
HyväksynnätCE, EMC EN 61000-6-3 sekä EN 61000-6-2 mukaisesti
Koko167 x 76 x 200 mm
Paino0.7 kg
TuotenumeroCCC000AD0602

Tekninen tieto
Kuvaus	EC-radiaalimoduuli Radipac, Airfoil-siipipyörä
Jännite	3~ 400 VAC
Jännitealue	3~ 380 … 480 VAC
Taajuus	50/60 Hz
Teho	1180 W
Nimellisvirta	1,8A
Maksimivirta	1,8 A
Kierrosluku	4000 rpm
Ilmavirta	1051.00 l/s
Imukartion K-arvo	76
Käyttölämpötila-alue	-25…+40 °C
Pyörimissuunta	Myötäpäivään roottoriin päin katsottuna
Moottorin tyyppi	M3G084-DF
Moottorin malli	Elektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla
Moottorisuoja / Suoja	Elektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät
Suojausluokka	IP55
Moottorin eristysluokka	“F”
Laakerit	Kuulalaakerit
Materiaali	Elektroniikkakotelo alumiinipainevalu
Siipipyörä	Muovia PA, taaksepäin kaartuvat siivet 6 kpl
Runko / kaapu	Imukartio galvanoitua teräspeltiä
Jalusta	Mustaksi maalattua terästä
Asennusasento	Akseli vaakasuoraan tai roottori alas, roottori ylös pyynnöstä
Sähköinen kytkentä	Johto 1000 mm
Äänenpaineen korjauskerroin	76
Hyväksynnät	EN 61800-5-1;EN60335-1;C22.2 No.77+CAN/CSA-E60730-1;UL1004-7+60730
Koko	250 mm; imukartio ■ 400 mm
Paino	9.1 kg
Korvaa aikaisemmat mallit	K3G250AY11C3/C2
Tuotenumero	K3G250PR02J2


RM-ECi	Yleissäädin potentiometri	358-RMECI
RM-ECs	Yleissäädin potentiometri	RM-ECs
RM-ECv	Yleissäädin potentiometri	358-RMECV
Paine-ero- ja virtausmittari	Paine-ero- ja virtausmittari nopeussäätimellä	DPC200-EP500
