K3G500-PA28-03 RadiPac AirFoil

EC-radiaalimoduuli taaksepäin kaartuvin siivin, yhdeltä puolelta imevä, kannattimella.

– RadiCal AirFoil -siipipyörän korkea hyötysuhde
– GreenTech EC-moottori integroidulla elektoniikalla
– Optimoitu ilmanvirtaus siipipyörän läpi tekee puhaltimesta erittäin hiljaisen
– Modbus
– Hiljainen käyntiääni
– Kestävä rakenne, pitkä huoltoväli
– Ohjaussignaali 0-10 VDC / PWM
– Lähtö 10 VDC max 10 mA
– Ohjausliitäntä turvallisesti verkosta erotetulla SELV-potentiaalilla

HUOM! Tuotteen varastointi lopetetaan – uusi korvaava malli K3G500PA2883.

Tekninen tieto
KuvausEC-radiaalimoduuli Radipac, Airfoil-siipipyörä
Jännite3~ 400 VAC
Jännitealue3~ 380 ... 480 VAC
Taajuus50/60 Hz
Teho3800 W
Nimellisvirta5,9 A
Maksimivirta5,9 A
Kierrosluku 1890 rpm

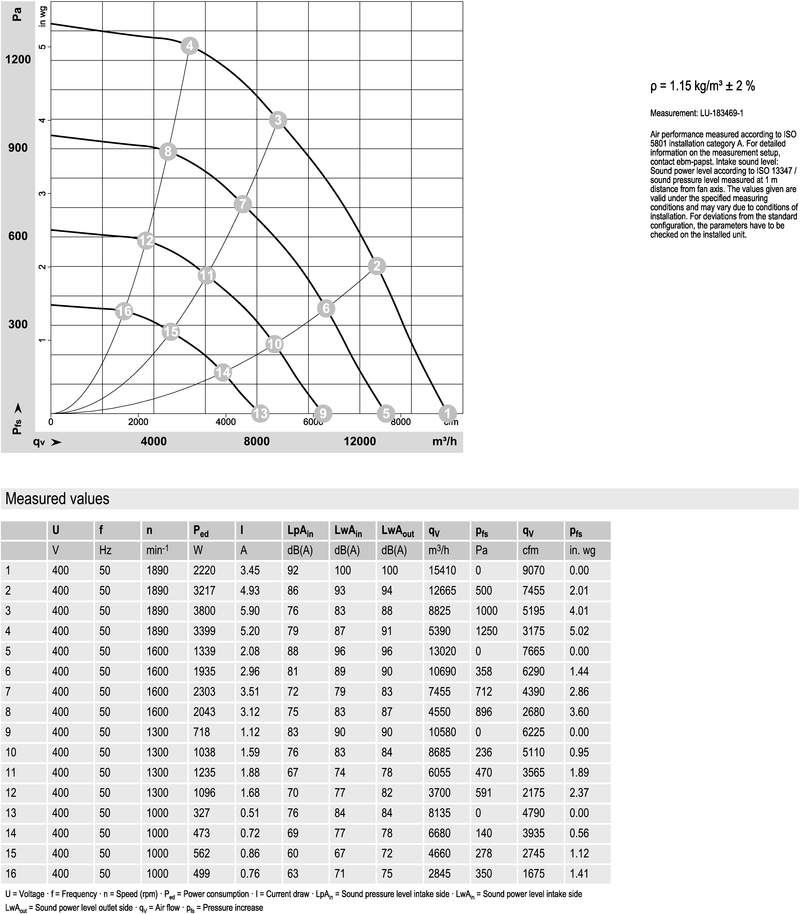

Ilmavirta 15410.00 l/s
Ilmavirta 4280.00 m3/h
Käyttölämpötila-alue-25...+40 °C
PyörimissuuntaMyötäpäivään roottoriin päin katsottuna
Moottorin tyyppiM3G150-FF
Moottorin malliElektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla
Moottorisuoja / SuojaElektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät
SuojausluokkaIP55
Moottorin eristysluokka"F"
LaakeritKuulalaakerit
Materiaali Elektroniikkakotelo alumiinipainevalu
Siipipyörä Alumiinipeltiä, taaksepäin kaartuvat siivet 5 kpl
Runko / kaapuImukartio galvanoitua teräspeltiä
Jalusta Päällystettyä terästä

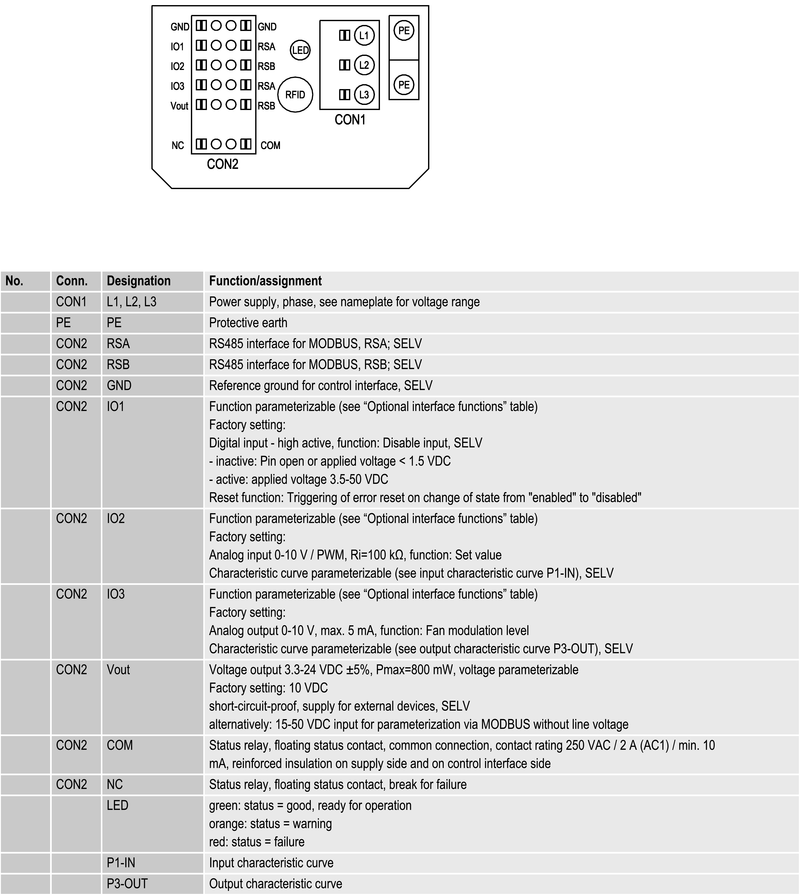

Sähköinen kytkentäKytkentärasia
HyväksynnätEN 61800-5-1; CE; EAC; C22.2 No.77 + CAN/CSA-E60730-1; UL 1004-7 + 60730-1

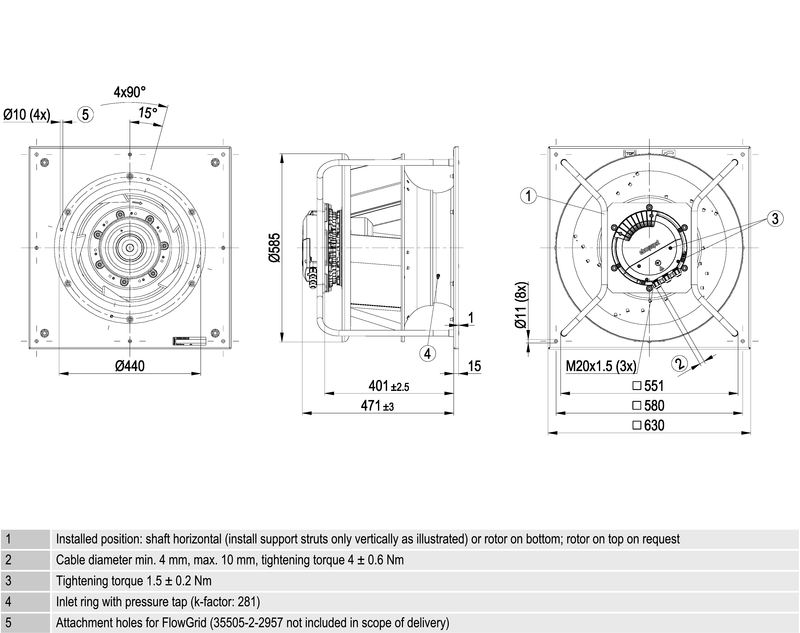

Koko500 mm; imukartio ■ 630 mm
Paino36.3 kg
Korvaa aikaisemmat mallitK3G500AP2501, K3G500PA2371
TuotenumeroK3G500PA2803

Tekninen tieto
Kuvaus	EC-radiaalimoduuli Radipac, Airfoil-siipipyörä
Jännite	3~ 400 VAC
Jännitealue	3~ 380 … 480 VAC
Taajuus	50/60 Hz
Teho	1180 W
Nimellisvirta	1,8A
Maksimivirta	1,8 A
Kierrosluku	4000 rpm
Ilmavirta	1051.00 l/s
Imukartion K-arvo	76
Käyttölämpötila-alue	-25…+40 °C
Pyörimissuunta	Myötäpäivään roottoriin päin katsottuna
Moottorin tyyppi	M3G084-DF
Moottorin malli	Elektronisesti kommutoitu EC-ulkoroottorimoottori integroidulla ohjaustekniikalla
Moottorisuoja / Suoja	Elektroniikan/moottorin ylikuumenemissuoja, moottorin virran rajoitus, alijännite-/vaihehäiriötunnistus, pehmeäkäynnistys, kondenssivesireiät
Suojausluokka	IP55
Moottorin eristysluokka	“F”
Laakerit	Kuulalaakerit
Materiaali	Elektroniikkakotelo alumiinipainevalu
Siipipyörä	Muovia PA, taaksepäin kaartuvat siivet 6 kpl
Runko / kaapu	Imukartio galvanoitua teräspeltiä
Jalusta	Mustaksi maalattua terästä
Asennusasento	Akseli vaakasuoraan tai roottori alas, roottori ylös pyynnöstä
Sähköinen kytkentä	Johto 1000 mm
Äänenpaineen korjauskerroin	76
Hyväksynnät	EN 61800-5-1;EN60335-1;C22.2 No.77+CAN/CSA-E60730-1;UL1004-7+60730
Koko	250 mm; imukartio ■ 400 mm
Paino	9.1 kg
Korvaa aikaisemmat mallit	K3G250AY11C3/C2
Tuotenumero	K3G250PR02J2


RM-ECi	Yleissäädin potentiometri	358-RMECI
RM-ECs	Yleissäädin potentiometri	RM-ECs
RM-ECv	Yleissäädin potentiometri	358-RMECV
Paine-ero- ja virtausmittari	Paine-ero- ja virtausmittari nopeussäätimellä	DPC200-EP500
